主要优点
-
多目的复合加工能力,更高的生产效率

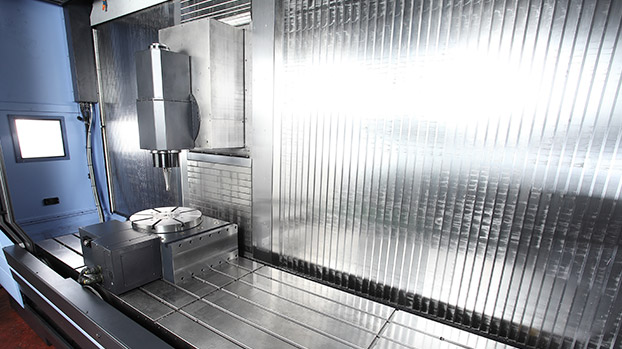

- 可使用外置或嵌入式转盘
- 可使用异面分割工作台,提高生产效率
-

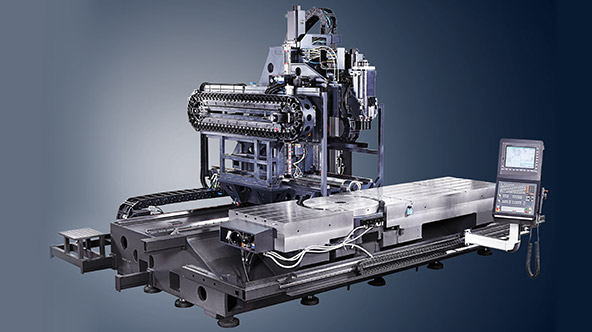

高刚性移动系统,更高的精密度
- 通过解析有限要素技法设计立柱与机架结构
- 安装高刚性滚柱式LM(Linear Motion) 导轨
- 配备±110?旋转(swivel)接头与内置型主轴实现高生产效率,提高可靠性
-
人体工学设计,更简便的功能

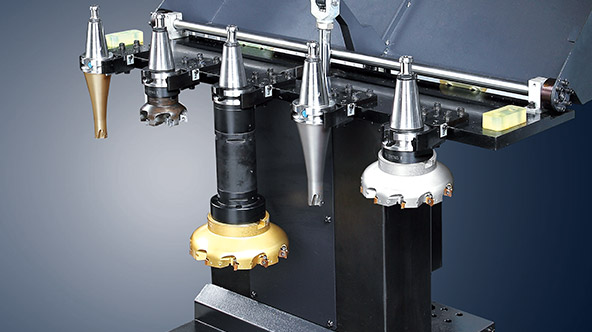

- 安装长型(最大 : 450mm)、大型工具时可安装合适的料斗
- 根据操作人员的动线设计操作面板的移动

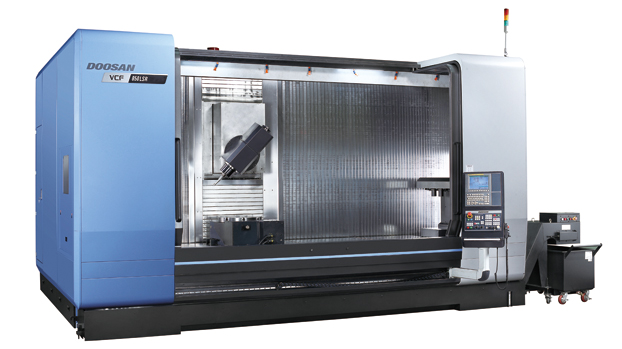

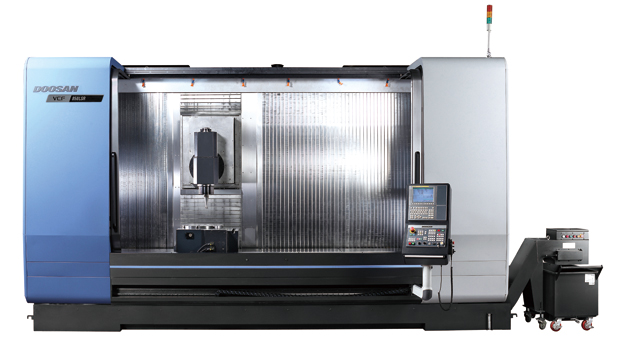

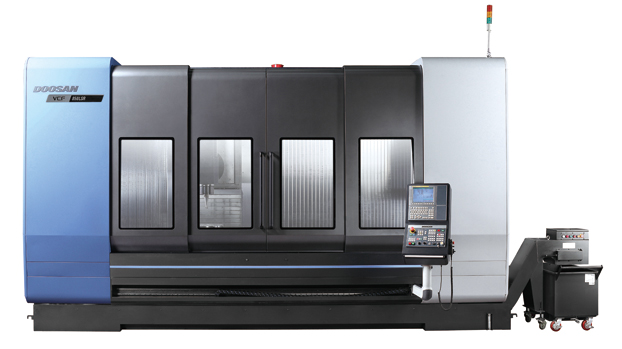

VCF 850系列是多目的加工中心,最多能加工3米长的物件,可用于三轴到五轴多种应用,进行多种配件加工,满足顾客需求。使用立柱移动结构,与其他装备相比,同等时间内可达到大范围的X轴距离,复合型尺寸提高了顾客满意度。
分类 | 单位 | VCF 850SR [LSR] | VCF 850 [L] | ||
---|---|---|---|---|---|
HEIDENHAIN | FANUC | HEIDENHAIN | FANUC | ||
最大主轴转速 | r/min | 12000 | 12000 | 12000 | 12000 |
最大主轴扭矩 | N·m | 126 | 204 | 126 | 204 |
主轴电机功率 | kW | 32 / 24 | 22 / 18.5 | 32 / 24 | 22 / 18.5 |
储刀容量 | ea | 30 (可选 : 60) | 30 (可选 : 60) | 30 (可选 : 60) | 30 (可选 : 60) |
机械尺寸 | mm | 3205 x 3795 x 5440 | 3205 x 3795 x 5440 | 3205 x 3795 x 5440 | 3205 x 3795 x 5440 |
三轴标准加工
三轴异面分割标准加工
不间断连续加工
长形配件加工
四轴标准加工
四轴异面分割标准加工

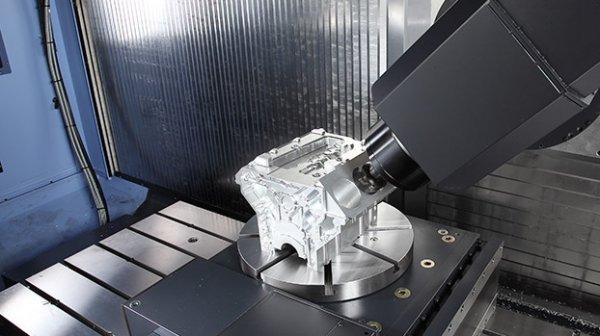

五轴标准加工
五轴长物件加工
五轴长形物件加工
不间断连续加工
五轴长形物件加工
可倾斜加工与头尾部加工
五轴异面分割标准加工
(附带嵌入式转盘)
五轴异面分割标准加工
(外置转盘)
五轴异面
五轴异面
五轴异面分割标准加工
(两侧外置转盘)
五轴异面分割标准加工
(嵌入式与外置转盘)
